УЛЬТРАФИОЛЕТОВАЯ КАМЕРА (ДЕФЕКТОСКОП) COROCAM 7

ПРОФЕССИОНАЛЬНАЯ УЛЬТРАФИОЛЕТОВАЯ КАМЕРА (ДЕФЕКТОСКОП) ДЛЯ ПОИСКА КОРОННЫХ РАЗРЯДОВ ПРИ ДНЕВНОМ СВЕТЕ

Внимание! Дефектоскоп CoroСam 7 является усовершенствованной моделью, предназначенной заменить снятый с производства дефектоскоп (ультрафиолетовую камеру) CoroCam 504!

Ультрафиолетовая камера (дефектоскоп) CoroCAM 504

Ультрафиолетовая камера (дефектоскоп) CoroCAM 7

Профессиональный дефектоскоп (ультрафиолетовая камера) CoroCAM 7® используется для визуализации и поиска коронных и дуговых электрических разрядов при дневном свете на высоковольтном оборудовании. В дефектоскопе CoroCAM 7® применяется система получения ультрафиолетовых изображений при дневном свете, ранее реализованная в современной ультрафиолетовой камере CoroCAM 6d. Система дополнена высококачественной оптической камерой и видоискателем. Дефектоскоп (ультрафиолетовая камера) CoroCAM 7® предназначен в первую очередь для контроля высоковольтных электроустановок, работающих под напряжением от 3,3 кВ, поиска коронных и дуговых разрядов.

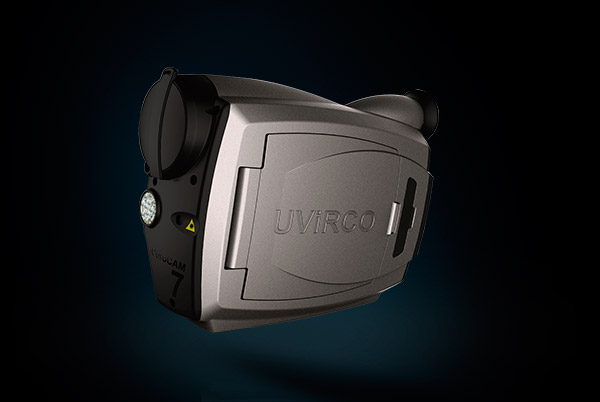

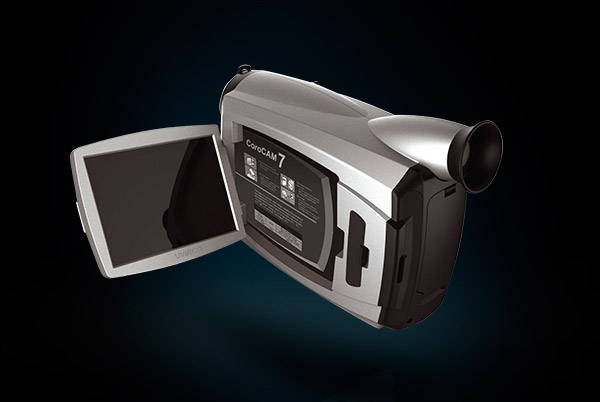

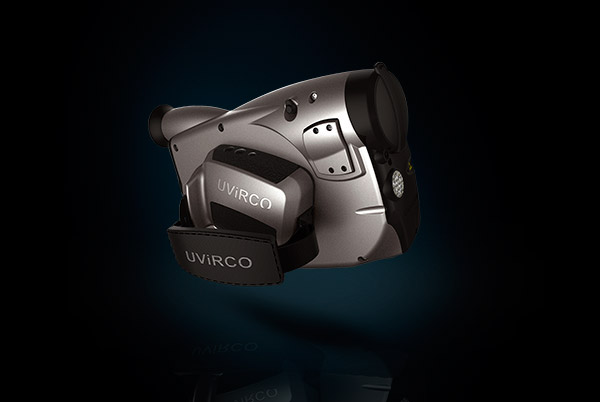

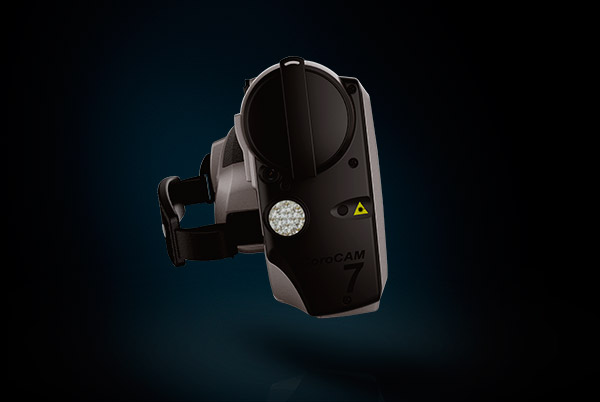

*Кликните для увеличения изображения ультрафиолетовой камеры CoroCAM 7.

Конструктивные особенности дефектоскопа (ультрафиолетовой камеры) CoroCAM 7

Дефектоскоп CoroCAM 7 оснащен видоискателем высокого разрешения (800 × 600 пикселей) с функцией фокусировки, а также крупноформатным, меняющим угол наклона цветным ЖК-дисплеем с подсветкой (640 × 480 пикселей). Конструкция дефектоскопа (ультрафиолетовой камеры) оптимальна для работы в условиях дневного освещения и обеспечивает удобство при проведении контроля.
Высокочувствительный детектор дефектоскопа (ультрафиолетовой камеры) CoroCAM 7 способен выявлять УФ-излучение интенсивностью до 2,05 × 10^-18 Вт/см², что позволяет обнаруживать малые коронные разряды.
Дефектоскоп (ультрафиолетовая камера) CoroCAM 7 имеет функцию внесения поправки на расстояние при подсчёте числа фотонов.
Функция отключения солнечного фильтра дефектоскопа (ультрафиолетовой камеры) CoroCAM 7 позволяет повышать чувствительность также и при контроле в ночное время суток, а так же и внутри помещений.
Дефектоскоп (ультрафиолетовая камера) имеет возможность использования сохранённых настроек контроля для поиска местоположения разрядов.
Дефектоскоп (ультрафиолетовая камера) может производить индикацию сигналов коронных разрядов превышающих заданный пороговый уровень в режиме реального времени.
Дефектоскоп (ультрафиолетовая камера) CoroCAM 7 оснащен цветной видеокамерой с разрешением 768 × 576 пикселей с высоким коэффициентом масштабирования.
Дефектоскоп (ультрафиолетовая камера) способна проводить синхронное масштабирование УФ- и оптического каналов с 1× (8° × 6° / 10° по диагонали) до 4× системного масштабирования (оптическое масштабирование на оптическом канале и цифровое – на УФ-канале).
Минимальное расстояние фокусировки дефектоскопа (ультрафиолетовой камеры) CoroCAM 7 составляет <1,5 м.
Дефектоскоп (ультрафиолетовая камера) может записывать фотоизображения и видеофильмы в различных форматах с высоким качеством.
Дефектоскоп (ультрафиолетовая камера) CoroCAM 7 имеет встроенный GPS приемник с внутренней и внешней усиливающей антеннами.
Дефектоскоп оснащен встроенным фонарем высокой мощности.
Легко заменяемые ионно-литиевые аккумуляторные батареи обеспечивают непрерывное время работы дефектоскопа до 3 часов. Дополнительные батареи доступны в свободной продаже и имеют небольшую массу.
Функция быстрой загрузки камеры исключает необходимость использования энергосберегающего режима.
Пользователь имеет возможность создавать и сохратять индивидуальные настройки дефектоскопа (ультрафиолетовой камеры) CoroCAM 7.
Эргономичность дефектоскопа (ультрафиолетовой камеры) CoroCAM 7 обеспечивает удобство работы одной рукой с помощью многофункциональной кнопочной панели и назначения кнопок быстрого вызова отдельных функций.
Дефектоскоп (ультрафиолетовая камера) CoroCAM 7 оснащен сетевым интерфейсом Ethernet для дистанционного управления камерой.
Удобное экранное меню дефектоскопа CoroCAM 7 индицирует всю сопутствующую информацию.
Пользователь дефектоскопа (ультрафиолетовой камеры) CoroCAM 7 имеет возможность обновления встроенного ПО через карту памяти SD.
Гарантия на дефектоскоп (ультрафиолетовую камеру) CoroCAM 7 - 18 месяцев. Также имеется возможность продления гарантии до 36 месяцев.

Наиболее важные характеристики дефектоскопа (ультрафиолетовой камеры) CoroCAM 7

Видоискатель
ЖК-дисплей
Функция быстрой загрузки встроенного ПО камеры
Профили пользователей
Высокочувствительная УФ-камера
Функция внесения поправки при подсчёте числа фотонов
Высококачественная видеокамера
Высокий коэффициент масштабирования оптического канала
Запись видео с высоким разрешением
Прозрачное накладываемое изображение УФ-канала
Порт для подключения внешней усиливающей антенны GPS
Встроенный микрофон и динамик
Сетевой порт Ethernet
Гарантия 18 месяцев

Технические характеристики дефектоскопа (ультрафиолетовой камеры) CoroCAM 7

Масштабирование	Оптическая камера: 28× оптическое масштабирование, 12× цифровое масштабирование; УФ-камера: 4x
Поля обзора	При масштабировании 0,5×: 16°; при масштабировании 1×: 8°; при масштабировании 2×: 4°; при масштабировании 4×: 2°; Масштабирование УФ-канала: цифровое соответствующее полю обзора оптического канала; Поле обзора с наложением изображения УФ-канала; Фокусировка: автоматическая или ручная на оптическом канале, привязка УФ-канала к оптическому или независимая регулировка вручную; минимальное расстояние фокусировки: УФ-канал 0,7 м, оптический канал 1,5 м
Чувствительность (типовые значения)	УФ-канал: 2,05 × 10^-18 Вт/см²; 3 пКл на расстоянии 20 м (~ 0,75 пКл на расстоянии 10 м) ((по методике Научно-исследовательского института электротехники Кореи стандарт IEC 60270:2000); Напряжение высокочастотной шумовой наводки 13,16 дБмкВ при 1 МГц на расстоянии 10 м (по методике Научно-исследовательского института электротехники Кореи – стандарт NEMA107-1987) оптический канал: 0,4 лк (F1,35, 50% IRE, ICR выкл), типовая чувствительность 0,01 лк (F1,35, 50% IRE, ICR вкл), авторежим съёмки при слабом освещении освещения
Разрешение	УФ-канал: 640 × 480 пикселей; Оптический канал: 768 × 576 пикселей
Получение изображений	УФ-канал: усреднение и накопление кадров; Оптический канал: авторежим съёмки при слабом освещении, ручная компенсация контрового освещения
Характеристики дисплея	Видоискатель: проветриваемый резиновый наглазник, 800 × 600 пикселей, светодиодная подсветка; ЖК-дисплей: 5,7 дюймов с подсветкой яркость 450 кд/см2, разрешение 640 × 480 пикселей; Смешение каналов: полиэкран, пороговая маска, изменяемая степень прозрачности; Точность смешения каналов: лучше 1 мрад; Цвета накладываемого УФ-канала: 5 предустановленных цветов, 255 выбираемых пользователем; Регулировка степени прозрачности изображения УФ-канала: 0-100%
Средства взаимодействия с оператором	Эргономичный прихват: многофункциональные кнопки; Система меню основанная на пиктограммах; Кнопки быстрого вызова отдельных функций; Дистанционное управление: через порт USB / Ethernet
Ввод-вывод данных	Порт USB: автоподключение USB 2.0; Сеть Ethernet: передача потокового видео и дистанционное управление; Составной видеосигнал: в форматах PAL и NTSC
Хранение изображений и данных	Опции вывода / сохранения изображений: с экрана без наложения меню и дополнительных сведений; Формат видеозаписи: AVI (сжатие по алгоритму H.264) Формат изображения: JPEG; Метаданные содержат: настройки камеры и переменные значения измерений, координаты GPS; Среда хранения данных: карта памяти SD (ёмкостью до 64 Гб)
Функции встроенного ПО камеры	Нумерация серий изображений: обеспечивает автоматическую сортировку изображений при загрузке в ПК для составления протокола контроля; Коллекции и их воспроизведение: просмотр записанных данных; Обновление встроенного ПО камеры: загрузка последних версий ПО; Быстрый запуск: от включения питания камеры до готовности к работе – 60 с
Электропитание	Аккумуляторная батарея: ионно-литиевый элемент питания Sony, совместимый с типом «L»; Непрерывное время работы: 150 мин; Время перезарядки: 180 мин
Физические характеристики	Масса: 2,2 кг; Размеры корпуса: 220 мм (В) × 80 мм (Ш) × 160 мм (Г); Температура работы: от -15°C до 55°C Температура хранения: от -20°C до 60°C
Защита	Чемодан для хранения и транспортировки: прочный пластмассовый кейс типа Pelican; Корпус камеры: соответствует классу защиты IP54; Физическая защита: ударопоглощающие панели корпуса; Стандарты безопасности: CE, IEC1010-1

Типовой комплект поставки дефектоскопа (ультрафиолетовой камеры) CoroCAM 7

Дефектоскоп (ультрафиолетовая камера) CoroCAM 7®;
Руководство по эксплуатации;
Ионно-литиевый элемент питания 2 шт;
Сетевой блок питания и зарядное устройство на 2 батареи;
Чемодан для хранения и транспортировки;
Базовая версия ПО для составления протоколов контроля;
Комплект кабелей;
Головная гарнитура.

Заказать данный прибор Вы можете в компании ООО "ПАНАТЕСТ" - официального и эксклюзивного представителя UVIRCO Technologies Co, Ltd. и Council for Scientific and Industrial Research в России.
